使用 DTU 采集空气温度、湿度

在现代农业和工业环境中，实时监测环境参数变得越来越重要。本文将介绍如何使用 DTU（数据传输单元）来实时采集空气温湿度，可视化和管理数据。

硬件介绍

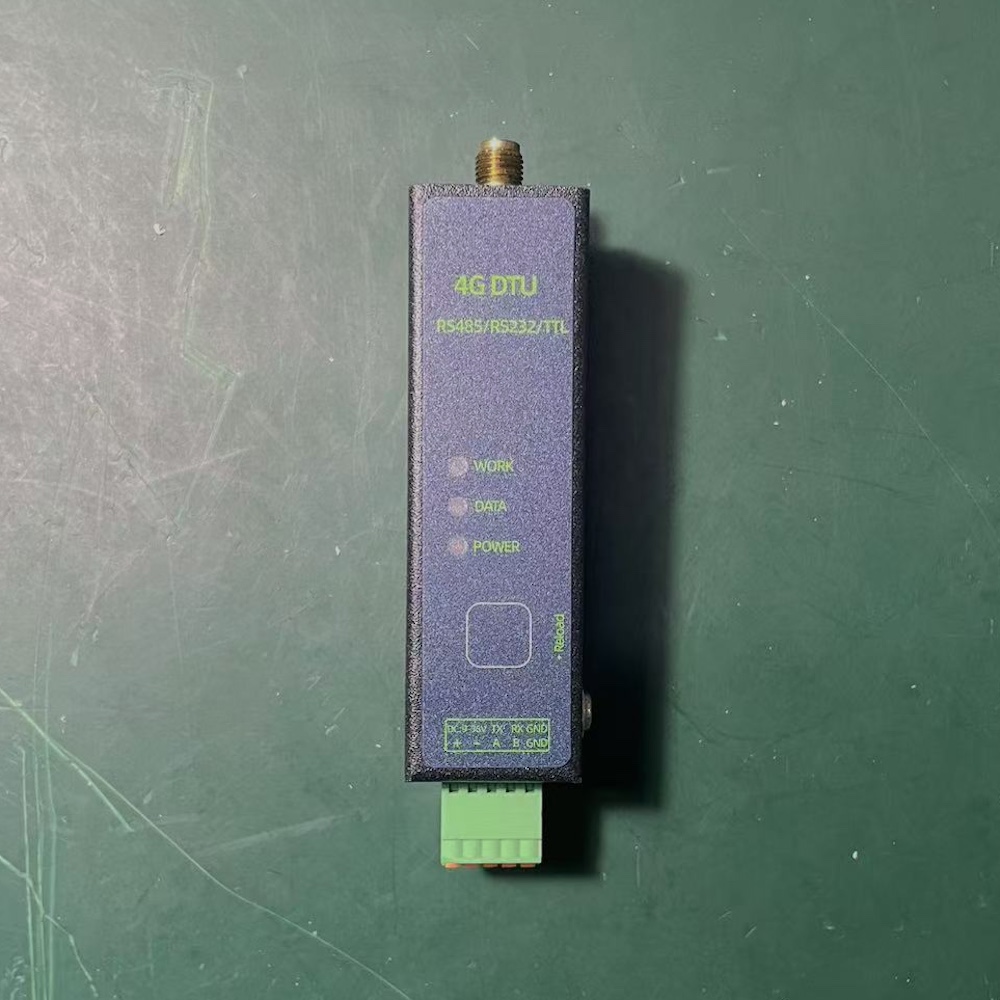

Mini DTU（数据传输单元）

Mini DTU 是一种专门用于数据采集和传输的设备，它能够：

通过串口（RS485/RS232）采集传感器数据
通过 4G/WiFi 等网络将数据实时上传到云平台
支持多种工业协议（如 Modbus）
具有低功耗、稳定性高的特点

立即购买

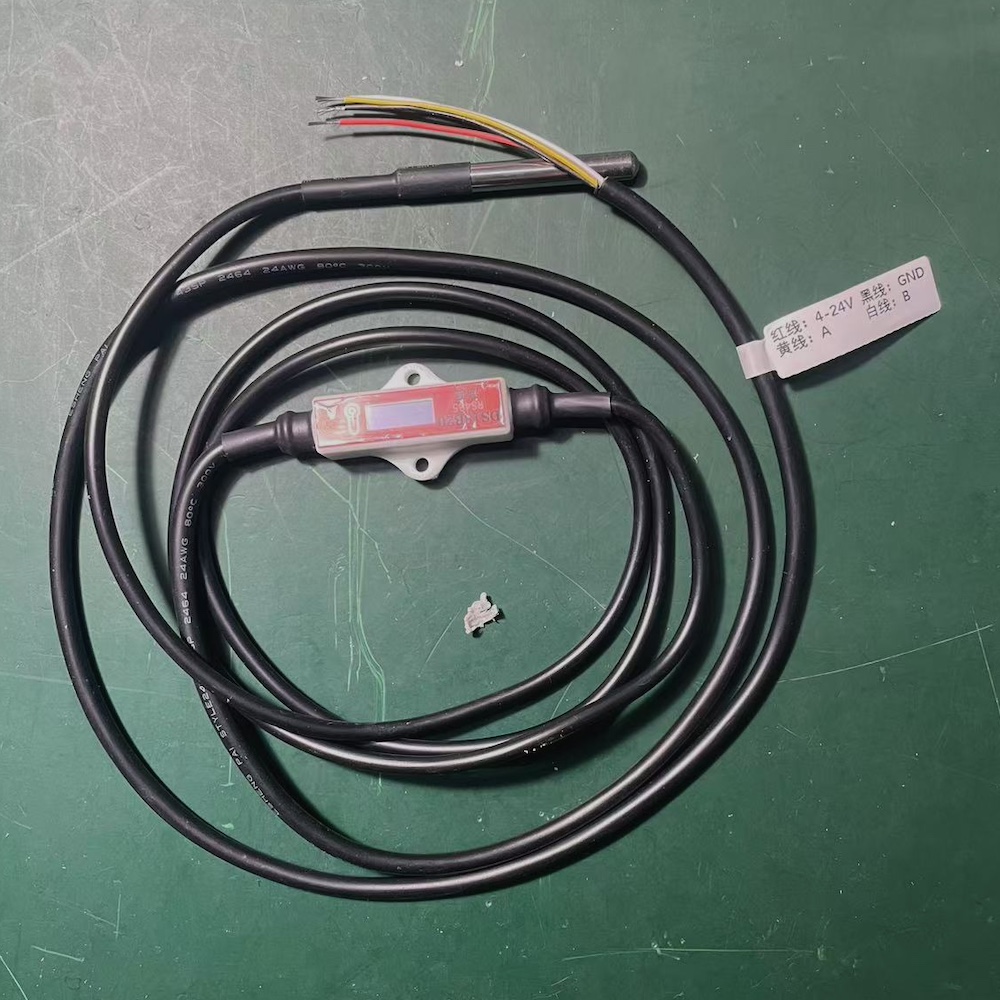

温湿度传感器

我们使用的是标准的 RS485 接口温湿度传感器：

测量范围：温度 -40℃~80℃，湿度 0~100%RH
通信协议：Modbus-RTU
供电要求：DC 12V/24V
测量精度：温度 ±0.5℃，湿度 ±3%RH

传感器请根据项目的要求（量程、精度等）自行购买。

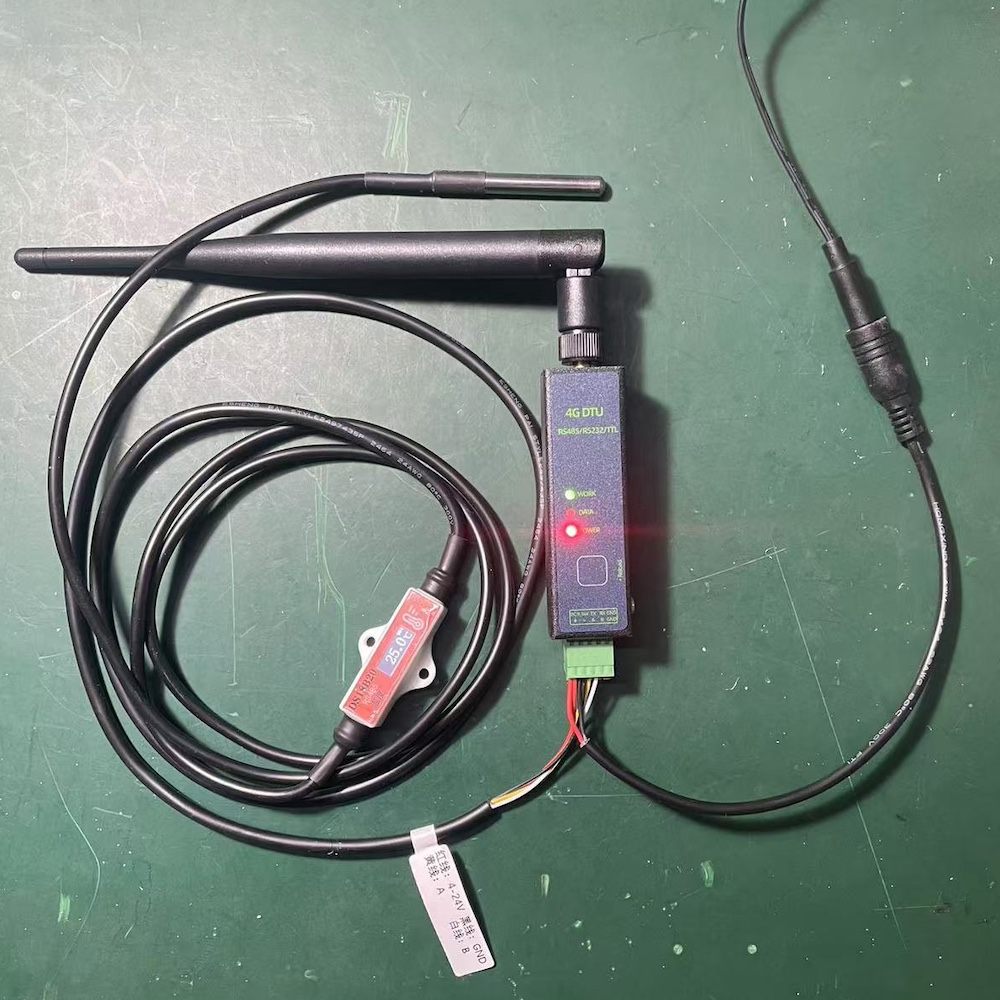

设备连接

硬件连接：
- 将温湿度传感器的 A+ 和 B- 线分别连接到 DTU 的 485A 和 485B 接口
- 连接电源（注意电压要求）
- 确保 DTU 的天线安装正确，信号良好
通信参数设置：
- 波特率：9600
- 数据位：8
- 停止位：1
- 校验位：无校验
- Modbus 从站地址：100（可根据实际情况设置）

UMS 配置步骤

什么是 UMS

UMS（Units Management System）是一个设备管理管理平台，帮助您快速构建 IoT 应用。

1. 添加设备

登录平台
进入”设备管理”页面
点击”绑定设备”按钮
输入设备信息：
- 设备 ID：DTU 设备的唯一标识
- 安全码：设备的安全验证码
点击”确认”完成设备添加

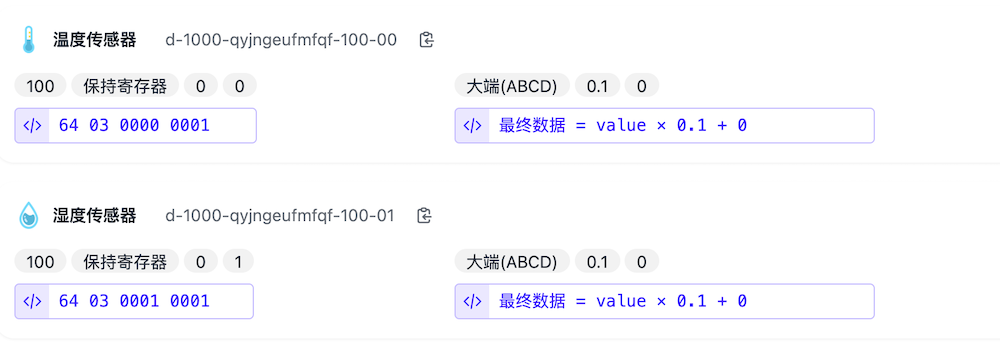

2. 配置因子

在”设备详情”页面配置温湿度传感器的因子：

3. 查看数据

配置完成后，您可以通过以下方式查看数据：

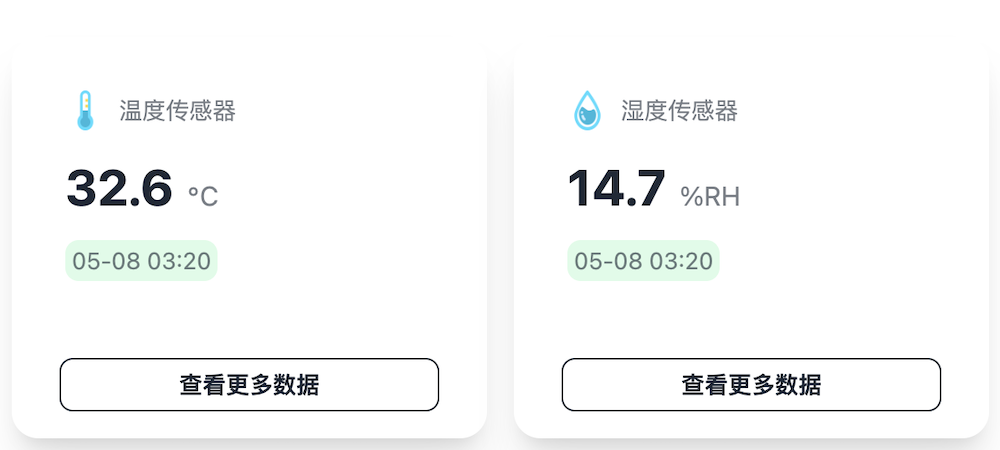

实时数据**

在设备数据页，可查看各因子实时数据。

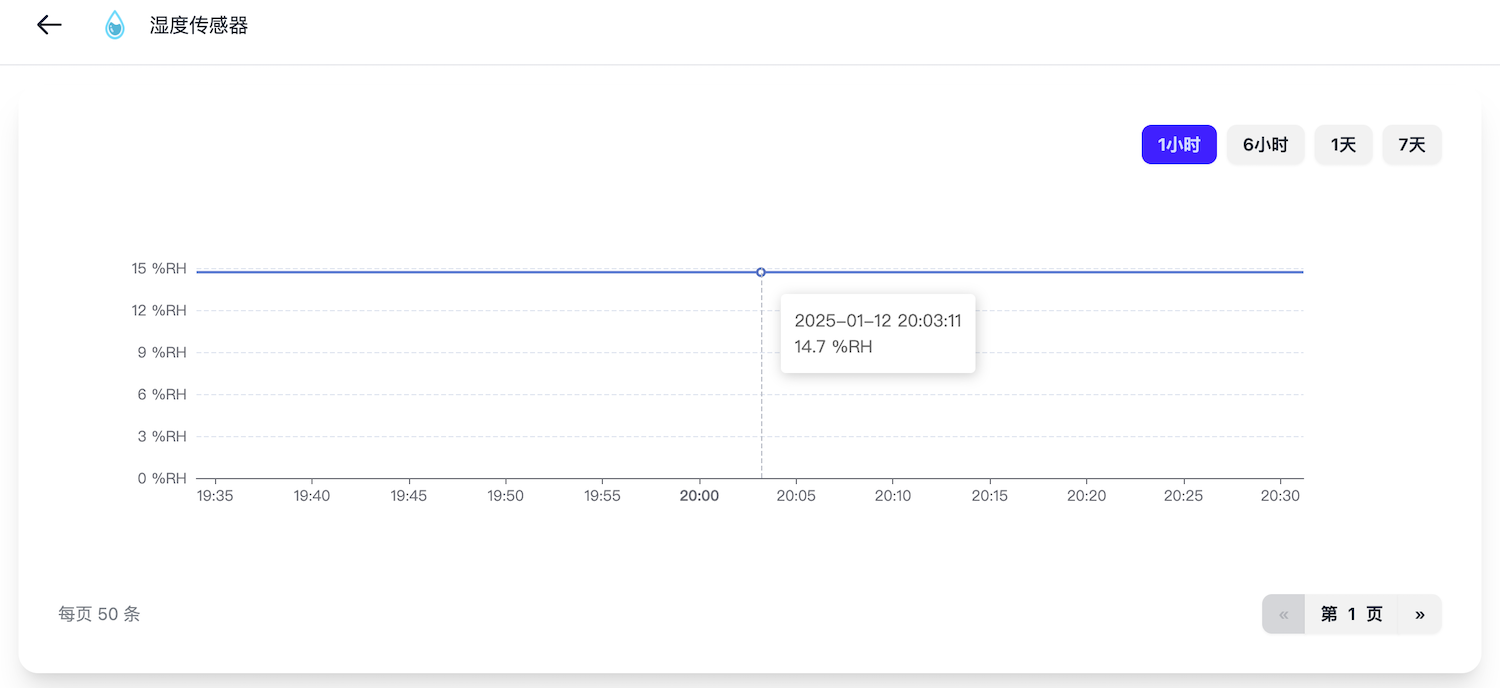

历史数据**

点击因子的”查看更多数据”按钮
可以查看图表形式的历史数据
支持选择时间范围

使用开放接口，读取传感器数据

UMS 提供了开放的 REST API，让您可以通过编程方式获取设备数据。以下是一些示例代码，展示如何获取温湿度数据。

Python 示例

import requests
import time
from datetime import datetime
def get_device_data(device_id, access_token):
    """获取设备数据

    Args:
        device_id: 设备ID
        access_token: 访问令牌
    """
    url = f"https://ums.holdingbyte.com/api/v2/devices/{device_id}/data/"
    headers = {
        "Authorization": f"Bearer {access_token}",
        "Content-Type": "application/json"
    }

    response = requests.get(url, headers=headers)
    if response.status_code == 200:
        return response.json()
    else:
        raise Exception(f"获取数据失败: {response.status_code}")
def main():
    # 配置参数
    DEVICE_ID = "your_device_id"
    ACCESS_TOKEN = "your_access_token"

    try:
        # 获取数据
        result = get_device_data(DEVICE_ID, ACCESS_TOKEN)

        if result['success']:
            # 解析数据
            for item in result['data']:
                # 转换时间戳
                timestamp = datetime.fromtimestamp(item['t'])
                # 获取数值
                value = item['value']
                # 获取因子ID
                agri_id = item['agri_id']

                print(f"因子: {agri_id}")
                print(f"数值: {value}")
                print(f"时间: {timestamp}")
                print("---")
        else:
            print(f"错误: {result['error']}")

    except Exception as e:
        print(f"发生错误: {str(e)}")
if __name__ == '__main__':
    main()

PHP 示例


function getDeviceData($deviceId, $accessToken) {
    // 设置请求URL
    $url = "https://ums.holdingbyte.com/api/v2/devices/{$deviceId}/data/";

    // 初始化cURL
    $ch = curl_init();

    // 设置cURL选项
    curl_setopt_array($ch, [
        CURLOPT_URL => $url,
        CURLOPT_RETURNTRANSFER => true,
        CURLOPT_HTTPHEADER => [
            "Authorization: Bearer {$accessToken}",
            "Content-Type: application/json"
        ]
    ]);

    // 执行请求
    $response = curl_exec($ch);
    $httpCode = curl_getinfo($ch, CURLINFO_HTTP_CODE);

    // 关闭cURL
    curl_close($ch);

    if ($httpCode === 200) {
        return json_decode($response, true);
    } else {
        throw new Exception("获取数据失败: " . $httpCode);
    }
}
// 主程序
try {
    // 配置参数
    $deviceId = "your_device_id";
    $accessToken = "your_access_token";

    // 获取数据
    $result = getDeviceData($deviceId, $accessToken);

    if ($result['success']) {
        // 解析数据
        foreach ($result['data'] as $item) {
            // 转换时间戳
            $timestamp = date('Y-m-d H:i:s', $item['t']);
            // 获取数值
            $value = $item['value'];
            // 获取因子ID
            $agriId = $item['agri_id'];

            echo "因子: {$agriId}\n";
            echo "数值: {$value}\n";
            echo "时间: {$timestamp}\n";
            echo "---\n";
        }
    } else {
        echo "错误: " . $result['error'] . "\n";
    }

} catch (Exception $e) {
    echo "发生错误: " . $e->getMessage() . "\n";
}

注意事项

认证
- 需要先获取访问令牌（Access Token）
- 在请求头中使用 Bearer 认证

数据解析
- 注意时间戳是 UTC 时间
- 根据因子 ID 区分不同的数据
- 数值已经经过换算，可以直接使用

通过这些接口，您可以将设备数据集成到自己的应用中，实现更丰富的功能。例如：

构建自定义的数据展示界面
实现数据分析和预警
与其他系统集成

完整的 API 文档请参考：UMS API 文档。
